Beschreibung

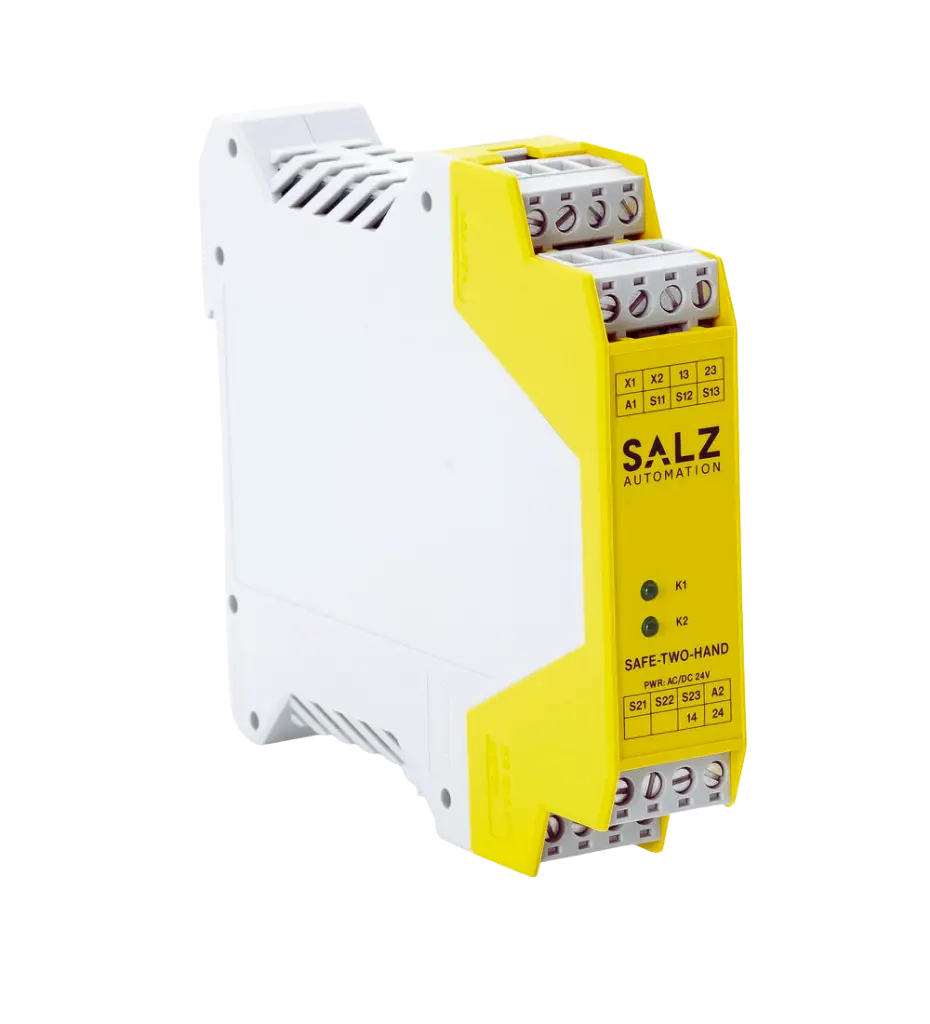

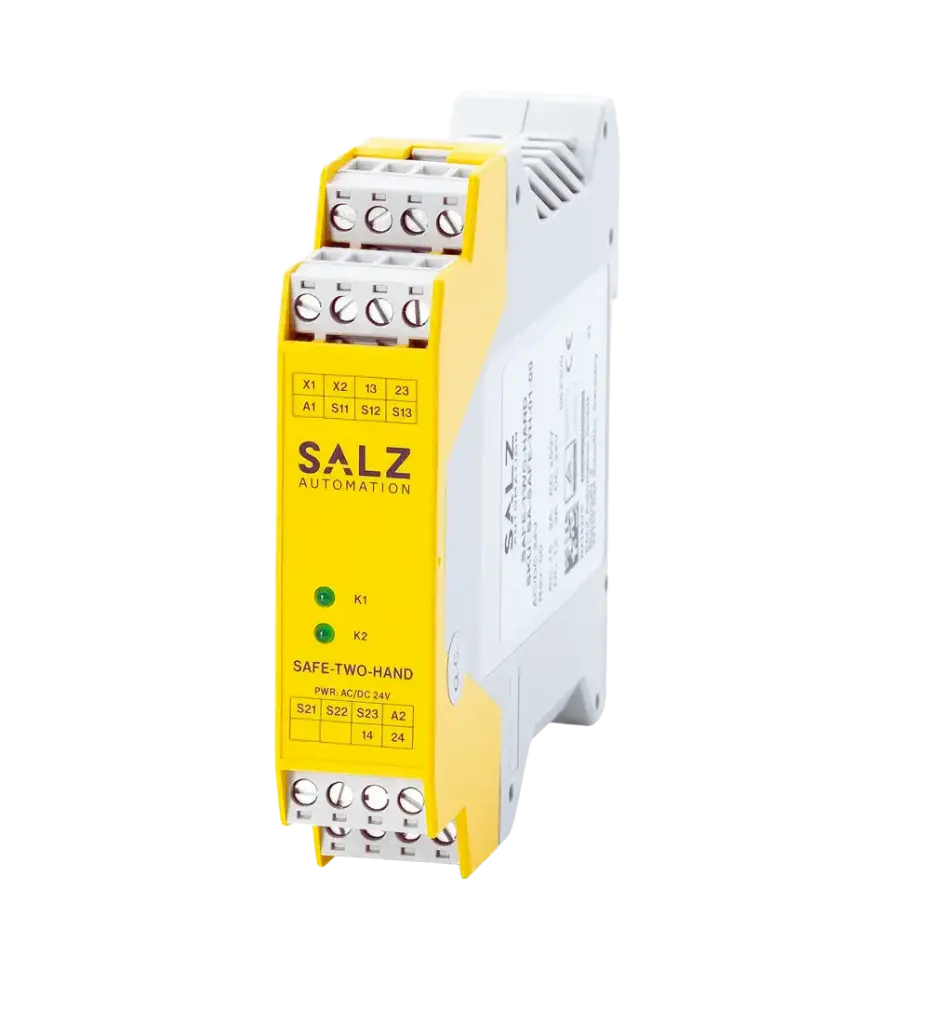

Das SAFE-TWO-HAND Modul ist ein Sicherheitsrelais zur Umsetzung von Zweihandsteuerungen gemäß Typ IIIC / EN ISO 13851.
Es überwacht zuverlässig zwei Handtaster mit jeweils 1 Schließer- und 1 Öffner-Kontakt und schaltet nur frei, wenn beide gleichzeitig innerhalb von 0,5 Sekunden betätigt werden.
Das Modul erfüllt höchste Sicherheitsanforderungen bis SIL 3 / Kat. 4 / PL e.
Made in Germany – Designed & Produced in Germany.
Produktmerkmale
Sicherheitsmodul für Zweihandsteuerung Typ IIIC (EN ISO 13851)
2 sichere Schließerkontakte (zwangsgeführt, NO)
Eingang pro Taster: 1 NO + 1 NC
Synchronisationszeit: 0,5 Sekunden
Automatischer Start
Sicherheitslevel: SIL 3 / Kat. 4 / PL e
Kompakte Bauform: nur 22,5 mm Breite
Betriebsspannung: 24 V AC/DC
Hutschienenmontage (TH35)
Technische Daten
| Eigenschaft | Spezifikation |
| Hersteller / Serie | SALZ Automation / SAFE-TWO-HAND |
| Produkttyp | Sicherheitsrelais – Zweihandsteuerung |
| Sicherheitslevel | SIL 3, Kat. 4, PL e |
| Normen | EN ISO 13851, EN 60204-1, EN ISO 13849-1, EN 62061 |
| Eingangsspannung | 24 V AC/DC (21,6–26,4 V) |
| Leistungsaufnahme | AC max. 3,5 VA / DC max. 1,5 W |
| Frequenzbereich | 50–60 Hz |
| Synchronisationszeit | 0,5 s |
| Ausgangsspannung an S11 | 24 V DC |
| Sichere Schließer-Kontakte (NO) | 2 |
| Schaltspannung max. | 250 V AC |
| Kontaktlast AC (ohmsch) | 6 A (250 V, 1500 VA) |
| Kontaktlast AC-15 (230 V) | 3 A |
| Kontaktlast DC (ohmsch) | 6 A (24 V, 144 W) |
| Kontaktlast DC-13 (24 V) | 3 A |
| Thermischer Grenzstrom gesamt | 12 A |
| Min. Kontaktlast | 5 V, 10 mA |
| Externe Sicherung | 10 A gG (NO) |
| Einschaltverzögerung (max.) | < 20 ms |
| Ausschaltverzögerung (max.) | < 20 ms |
| Kontaktmaterial | AgSnO₂ |
| Lebensdauer Relaiskontakte | 10⁷ Schaltzyklen |
| Leiterquerschnitt | 0,14–2,5 mm² |
| Drehmoment | 0,5–0,6 Nm |
| Gewicht | 155 g |
| Abmessungen (B x H x T) | 22,5 × 99 × 114 mm |
| Montage | Hutschiene TH35 |
| Schutzart | IP20 |
| Betriebstemperatur | −15 °C … +60 °C (max. +40 °C bei AC) |
| Lagertemperatur | −15 °C … +85 °C |
| Max. Einsatzhöhe | < 2000 m |
| Warentarifnummer | 8536411090 |
