Beschreibung

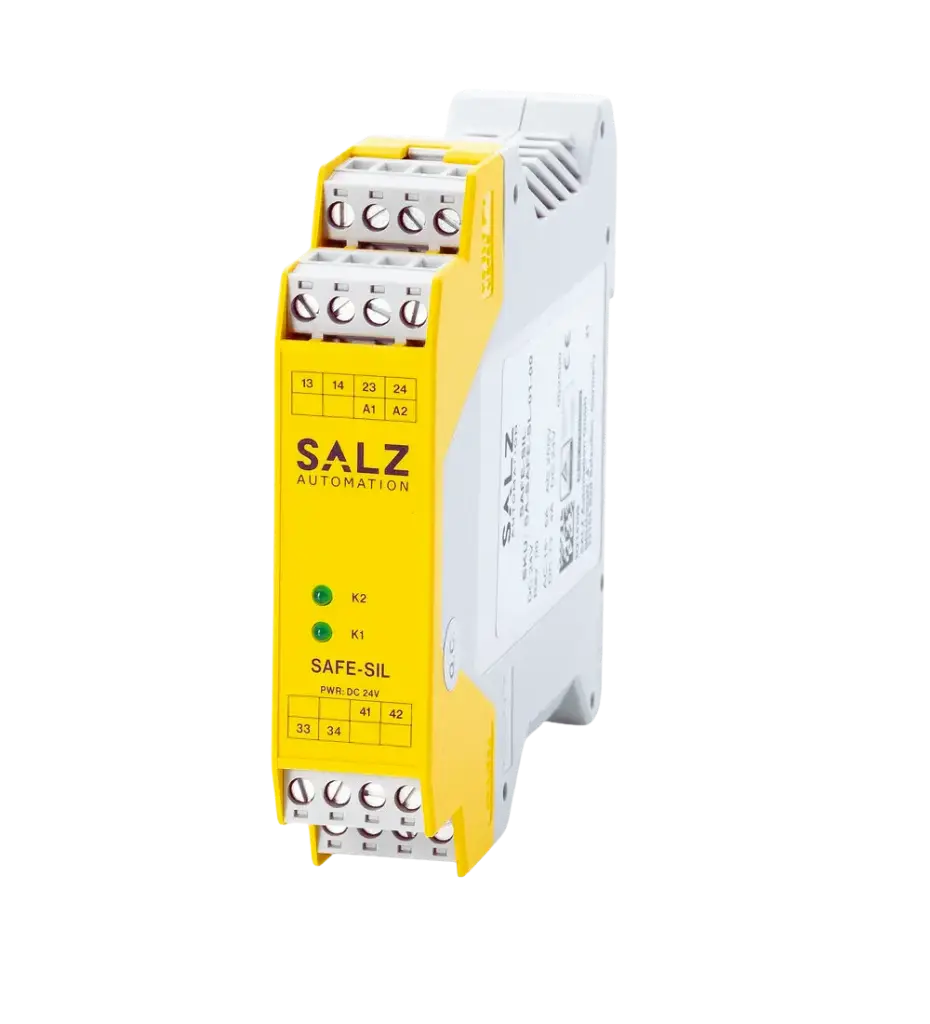

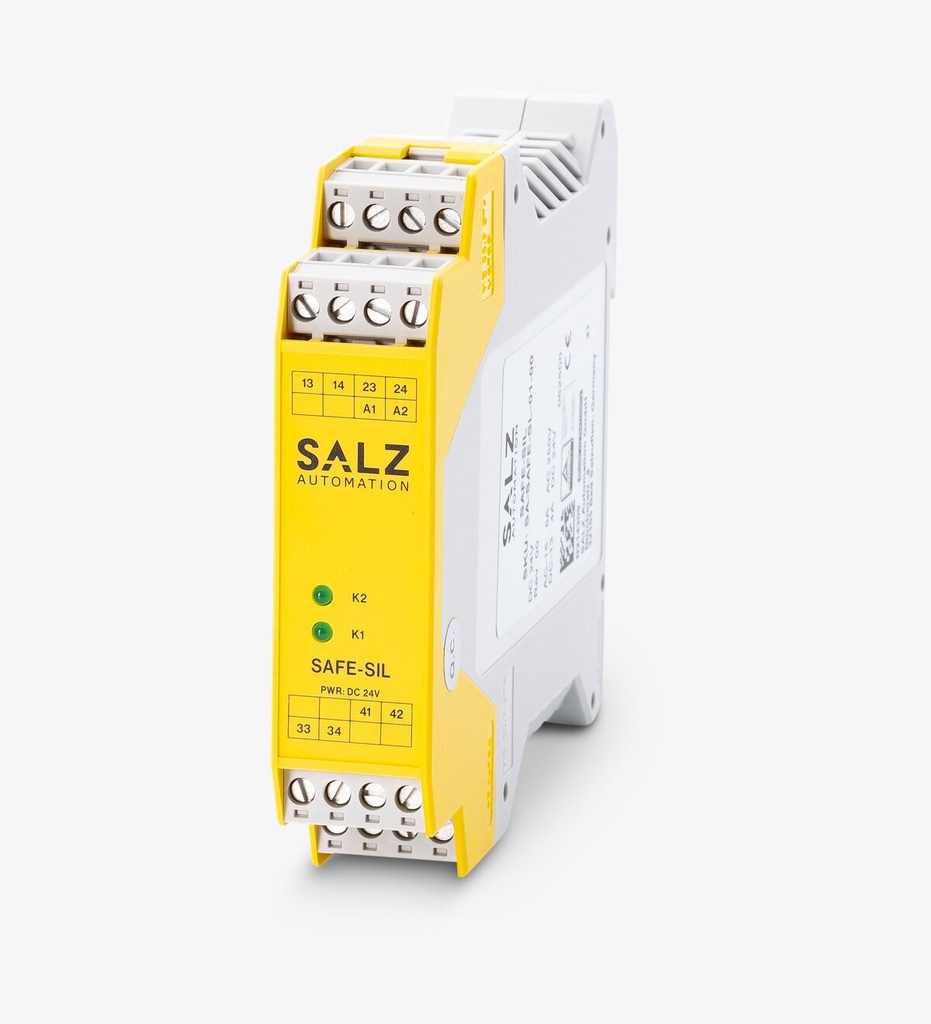

Das SAFE-SIL Modul ist ein kompaktes Sicherheitsrelais (22,5 mm Breite) zur Kopplung von sicheren SPS-Ausgängen und als Kontakterweiterungsmodul einsetzbar. Es bietet 3 sichere Relaiskontakte sowie 1 sicheren Rückmeldekontakt und erfüllt höchste Sicherheitsanforderungen nach SIL 3 / PL e / Kat. 4.
Made in Germany – Designed & Produced in Germany.
Produktmerkmale
3 sichere Relaiskontakte (zwangsgeführt, NO)
1 sicherer Rückmeldekontakt (NC)
Kontakt-Erweiterungsmodul für sichere SPS-Ausgänge
Automatischer Start
Sicherheitslevel: SIL 3, Kat. 4, PL e
Betriebsspannung: 24 V DC
Breite: 22,5 mm
Hutschienenmontage TH35
Normenkonform: EN 60204-1, EN ISO 13849-1, EN 62061, EN 61508, EN 61511
Technische Daten
| Eigenschaft | Spezifikation |
| Hersteller / Serie | SALZ Automation / SAFE-SIL |
| Produkttyp | Sicherheitsrelais / Kopplungsmodul |
| Sicherheitslevel | SIL 3, Kat. 4, PL e |
| Eingangsspannung | 24 V DC (21,6–26,4 V) |
| Verlustleistung | 2 W |
| Leitungswiderstand bei Nennspannung | max. 50 Ω |
| Relaiskontakte (sicher, NO) | 3 zwangsgeführt |
| Rückmeldekontakt (NC) | 1 unverzögert |
| Schaltspannung max. | 250 V AC |
| Kontaktlast AC ohmsch | 8 A (250 V, 2000 VA) |
| Kontaktlast AC-15 (230 V) | 5 A |
| Kontaktlast DC ohmsch | 8 A (30 V, 240 W) |
| Kontaktlast DC-13 (24 V) | 4 A |
| Thermischer Grenzstrom gesamt | 15 A total (13-14, 23-24, 33-34) |
| Min. Kontaktlast | 5 V, 10 mA |
| Externe Sicherung | 10 A gG (NO); 6 A gG (NC) |
| Einschaltverzögerung (max.) | < 30 ms |
| Ausschaltverzögerung (max.) | < 60 ms |
| Kontaktmaterial | AgSnO₂ |
| Lebensdauer Relaiskontakte | 10⁷ Schaltzyklen |
| Leiterquerschnitt | 0,14–2,5 mm² |
| Drehmoment Anschlüsse | 0,5–0,6 Nm |
| Gewicht | 175 g |
| Abmessungen (B x H x T) | 22,5 × 99 × 114 mm |
| Montage | Hutschiene TH35 |
| Schutzart | IP20 |
| Betriebstemperatur | −15 °C … +55 °C |
| Lagertemperatur | −15 °C … +85 °C |
| Max. Einsatzhöhe | < 2000 m |
| Warentarifnummer | 8536411090 |
