Beschreibung

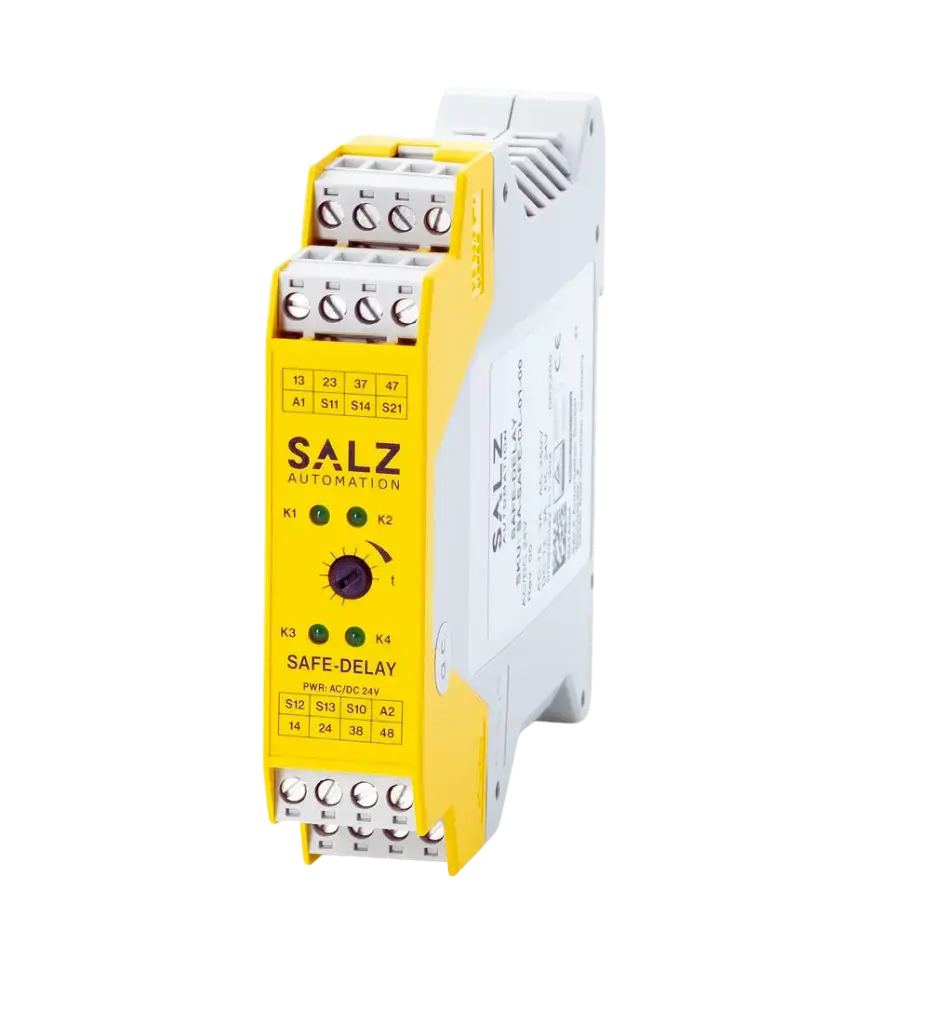

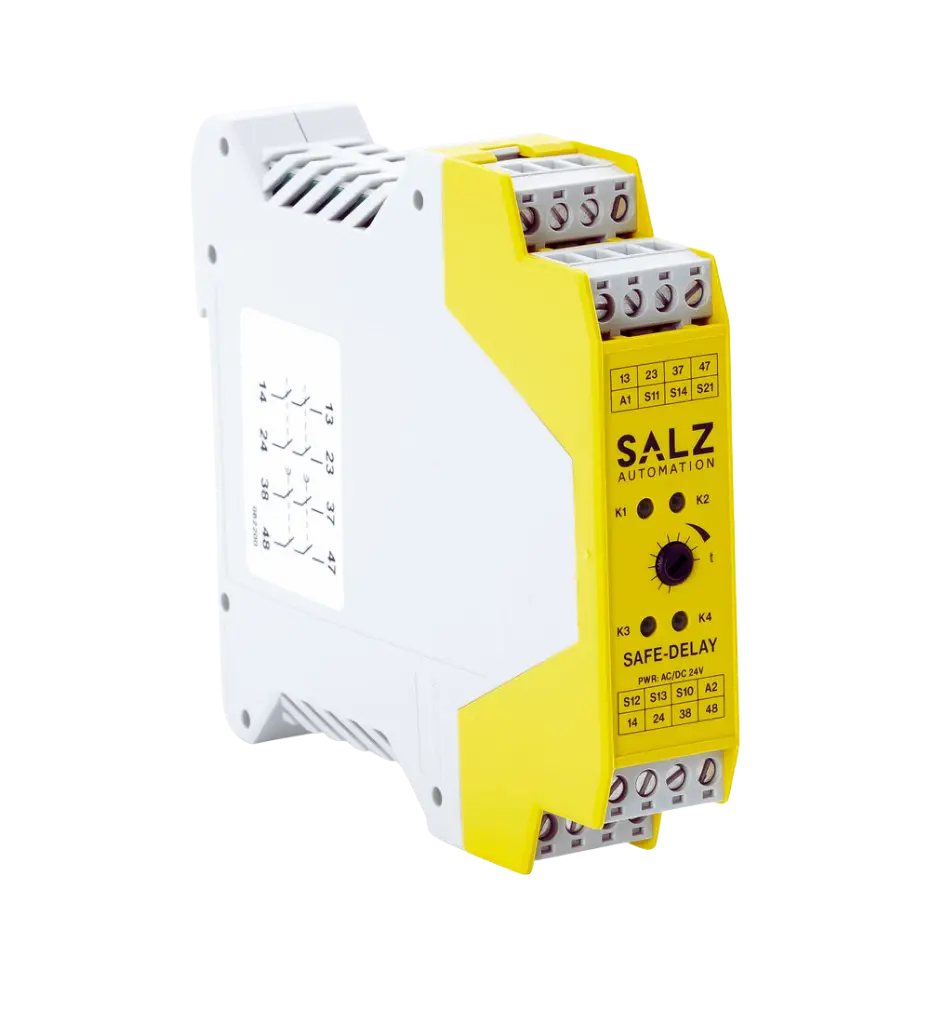

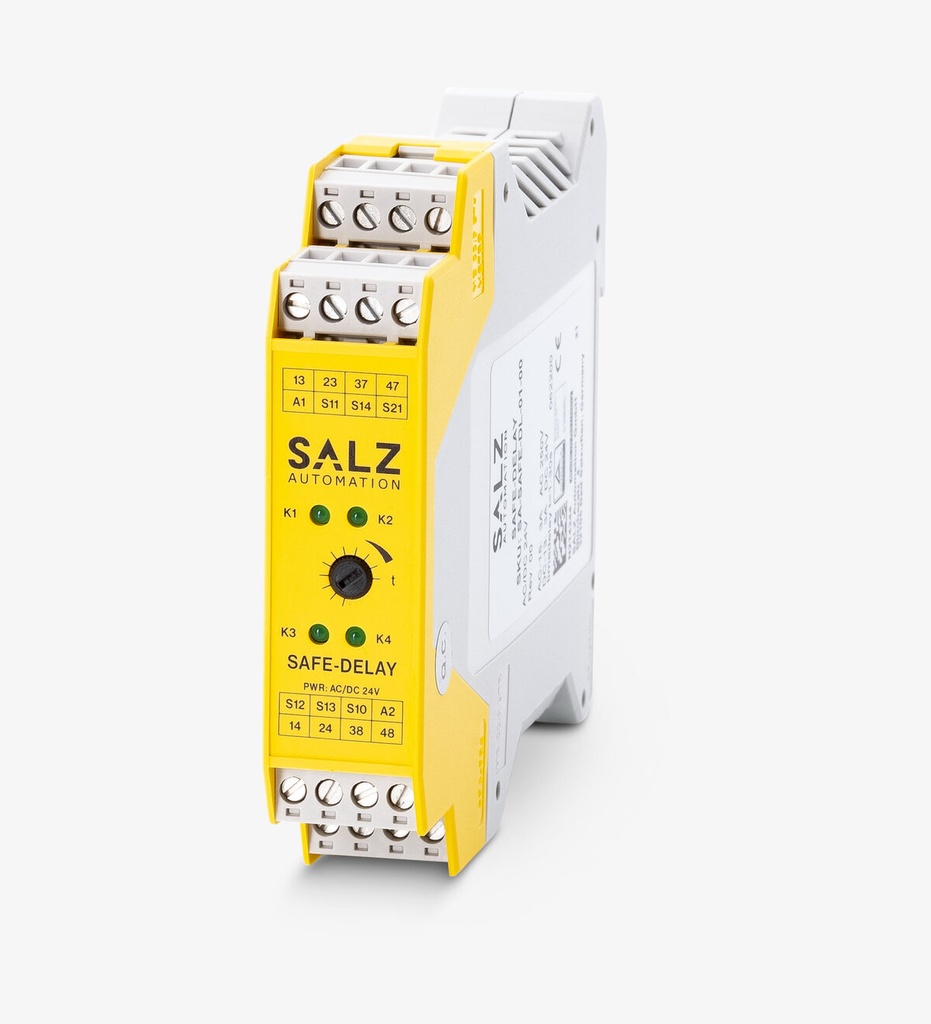

Das SAFE-DELAY Sicherheitsmodul von SALZ Automation ist ein Not-Halt-Sicherheitsrelais mit abfallverzögerten Relaiskontakten. Entwickelt für Not-Halt-Taster, Sicherheitstürschalter und Lichtgitterüberwachungen, erfüllt es höchste Sicherheitsstandards bis SIL 3 / Kat. 4, PL e.
Die einstellbare Ausschaltverzögerung von 0,03 bis 30 Sekunden ermöglicht eine flexible Anpassung an verschiedene Anwendungen, während zwei unverzögerte Relaiskontakte sofortige Reaktionen sicherstellen.
Made in Germany – Designed & Produced in Germany.
Produktmerkmale
Relaiskontakte: 2 unverzögert (NO), 2 abfallverzögert einstellbar bis 30 s
Eingang: 1- oder 2-kanalig, Auto- und manueller Start
Sicherheitslevel: SIL 3 / Kategorie 4, PL e
Betriebsspannung: 24 V AC/DC
Breite: 22,5 mm
Montage: Hutschiene TH35
Normen & Standards: EN 60204-1, EN ISO 13849-1, IEC 62061
Manueller Start: Ja
Abfallverzögerung: Einstellbar 0,03 – 30 s
Technische Daten
| Eigenschaft | Spezifikation |
| Hersteller / Serie | SALZ Automation / SAFE-DELAY |
| Produkttyp | Sicherheitsmodul / Not-Halt Relais |
| Sicherheitslevel | SIL 3, Kat. 4, PL e |
| Eingangsspannung | 24 V AC/DC (DC: 21,6–26,4 V, AC: 21,6–26,4 V) |
| Frequenzbereich | 50–60 Hz |
| Relaiskontakte (nicht verzögert) | 2 NO |
| Relaiskontakte (abfallverzögert) | 2 NO, 0,03–30 s |
| Schaltspannung max. | 250 V AC |
| Kontaktlast AC ohmsch | 250 V, 2000 VA, 8 A |
| Kontaktlast DC ohmsch | 30 V, 240 W, 8 A |
| Thermischer Grenzstrom pro Kontakt | max. 15 A total |
| Kontaktmaterial | AgSnO₂ |
| Lebensdauer Relaiskontakte | 1 × 10⁷ Schaltzyklen |
| Max. Kabellänge Eingang | 1000 m (0,75 mm²) |
| Verlustleistung | AC 5,3 VA / DC 4,7 W |
| Leiterquerschnitt | 0,14 – 2,5 mm² |
| Drehmoment Anschlüsse | 0,5–0,6 Nm |
| Gewicht | 229 g |
| Abmessungen (B x H x T) | 22,5 × 99 × 114 mm |
| Montage | Hutschiene TH35 |
| Schutzart | IP20 |
| Betriebstemperatur | −15 °C … +40 °C |
| Lagertemperatur | −15 °C … +85 °C |
| Max. Einsatzhöhe | < 2000 m |
| Warentarifnummer | 8536411090 |
