Beschreibung

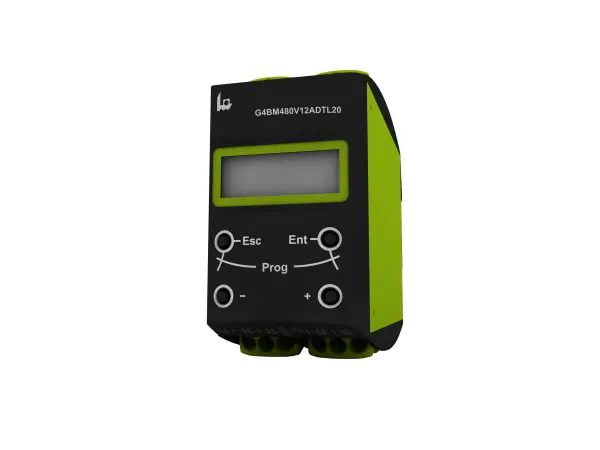

Der G4BM480V12ADTL20 ist ein hochmodernes Aktivleistungs-Überwachungsrelais aus der GAMMA-Serie von TELE Haase. Er misst die tatsächliche Wirkleistung (True Power) in 1- oder 3-Phasen-Systemen und bietet präzisen Schutz vor Überlast, Unterlast und Lastausfällen. Dank digital einstellbarer Parameter und integriertem Display ist das Gerät besonders anwenderfreundlich und flexibel in der Anwendung.
Produktmerkmale
Versorgungsspannung: 24–240 V AC/DC
Geeignet für 1- und 3-Phasen-Netze bis 480 V AC
Echtzeitmessung der aktiven Wirkleistung (True Power)
Digital einstellbare Schwellenwerte und Verzögerungszeiten
Display zur Anzeige von Messwerten und Gerätestatus
Umfangreiche Schutzfunktionen: Überlast, Unterlast, Phasenausfall, Startunterdrückung
2 Wechslerkontakte (DPDT / 2CO)
Kompakte Bauform zur Hutschienenmontage (45 mm Breite)
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 2394706 | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | GAMMA | |
| Typ | Aktivleistungs-/True Power Monitor | |
| Versorgungsspannung | 24–240 V AC/DC | |
| Messspannung | bis 480 V AC (1- oder 3-Phasen) | |
| Frequenzbereich | 10–100 Hz | |
| Ausgangskontakte | 2 Wechsler (DPDT) | |
| Schaltleistung | ca. 3 A bei 250 V AC | |
| Bauform & Montage | 45 mm, DIN-Hutschiene | |
| Anzeige | Digital-Display | |
| Schutzfunktionen | Überlast, Unterlast, Phasenausfall, Lastausfall | |
| Betriebstemperatur | −25 °C bis +55 °C | |
| Zertifizierungen | CE, RoHS-konform |
Anwendungsbereiche
Motorlastüberwachung in Industrieanlagen
Energie-Management durch präzise Wirkleistungsmessung
Automatisierungstechnik mit konfigurierbaren Schutzfunktionen
Überwachung in Netzen mit Frequenzumrichtern
Schutz vor Lastausfall und Fehlfunktionen in kritischen Anlagen
