Beschreibung

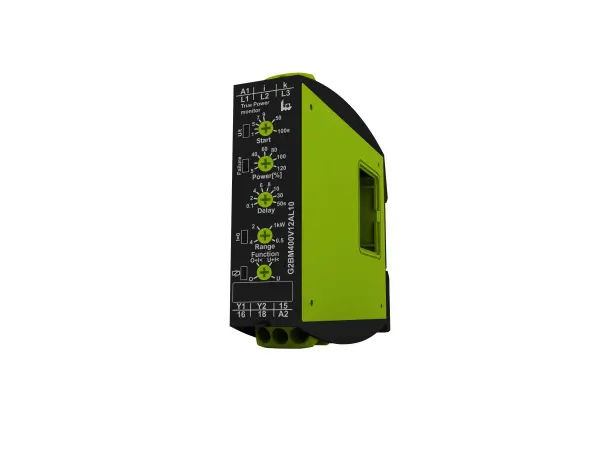

Der TELE Haase G2BM400V12AL10 ist ein hochpräziser Wirkleistungsmessumformer aus der GAMMA-Serie. Er dient der kontinuierlichen Überwachung der aktiven Leistung in 1- oder 3-Phasen-Systemen und bietet einen analogen Ausgang von 4–20 mA. Ideal für Anwendungen in der Industrieautomatisierung, Energieüberwachung und Anlagentechnik.
Produktmerkmale
Messbereich: Direktmessung bis 12 A bei max. 400 V AC
Einstellbare Messbereiche: 0,75 kW, 1,5 kW, 3 kW, 6 kW
Ausgangssignal: Analoger Stromausgang 4–20 mA
Versorgungsspannung: 24–240 V DC oder 48–240 V AC
Frequenzbereich: 10 bis 100 Hz (Frequenzumrichter-tauglich)
Montage: DIN-Hutschiene, Breite 22,5 mm
Gehäuseschutz: IP40 (Gehäuse), IP20 (Klemmen)
Betriebstemperaturbereich: -25 °C bis +55 °C
Zertifizierungen: CE, RoHS-konform
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 2390700 | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | GAMMA | |
| Typ | Wirkleistungsmessumformer | |
| Versorgungsspannung | 24–240 V DC oder 48–240 V AC | |
| Messspannung | Max. 400 V AC | |
| Messstrom | Max. 12 A | |
| Messbereiche | 0,75 kW / 1,5 kW / 3 kW / 6 kW | |
| Ausgangssignal | 4–20 mA Analogausgang | |
| Frequenzbereich | 10–100 Hz | |
| Montageart | DIN-Hutschiene (22,5 mm Breite) | |
| Betriebstemperatur | -25 °C bis +55 °C | |
| Gehäuseschutz | IP40 (Gehäuse), IP20 (Klemmen) | |
| Abmessungen (B x H x T) | 22,5 mm x 87 mm x 65 mm | |
| Zertifizierungen | CE, RoHS-konform |
Anwendungsbereiche
Energieüberwachung: Erfassung und Analyse des Stromverbrauchs
Prozessautomation: Effiziente Steuerung von Maschinen und Anlagen
Lastüberwachung: Schutz vor Überlastungen
Frequenzumrichter-gesteuerte Systeme: Echtzeit-Leistungsüberwachung
