Beschreibung

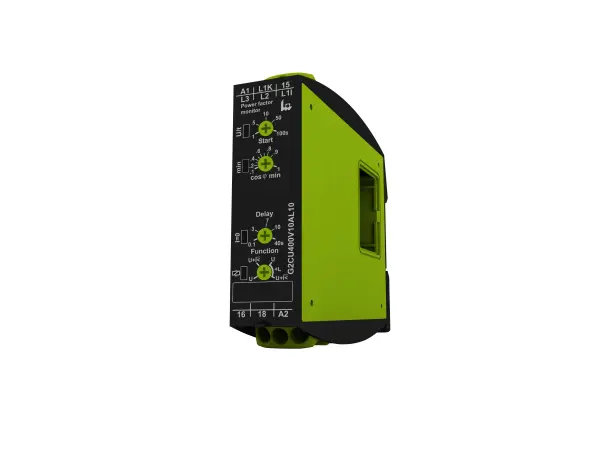

Der TELE Haase G2CU400V10AL10 ist ein hochpräzises Leistungsfaktormessgerät aus der GAMMA-Serie. Es dient der kontinuierlichen Überwachung des Leistungsfaktors (cos φ) in 1- oder 3-Phasensystemen und bietet einen Wechslerkontakt (SPDT) für die Ansteuerung externer Geräte. Ideal für Anwendungen in der Industrieautomatisierung, Energieüberwachung und Anlagentechnik.
Produktmerkmale
Messbereich: Direktmessung des Leistungsfaktors (cos φ) in 1- oder 3-Phasensystemen
Versorgungsspannung: 24 V DC, 12–400 V AC
Messspannung: Max. 3x 400 V AC
Strommessung: Direktmessung bis 10 A
Frequenzbereich: 10–100 Hz (für Frequenzumrichter geeignet)
Kontakt: 1 Wechsler (SPDT)
Baubreite: 22,5 mm
Gehäuseschutz: IP40 (Gehäuse), IP20 (Klemmen)
Betriebstemperaturbereich: -25 °C bis +55 °C
Zertifizierungen: CE, UL, cUL, EAC
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 2390600 | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | GAMMA | |
| Typ | Leistungsfaktormessgerät | |
| Versorgungsspannung | 24 V DC oder 12–400 V AC | |
| Messspannung | Max. 3x 400 V AC | |
| Messstrom | Max. 10 A | |
| Frequenzbereich | 10–100 Hz | |
| Kontaktart | 1 Wechsler (SPDT) | |
| Baubreite | 22,5 mm | |
| Gehäuseschutz | IP40 (Gehäuse), IP20 (Klemmen) | |
| Betriebstemperatur | -25 °C bis +55 °C | |
| Zertifizierungen | CE, UL, cUL, EAC |
Anwendungsbereiche
Energieüberwachung: Erfassung und Analyse des Leistungsfaktors in industriellen Anlagen
Prozessautomation: Optimierung des Energieverbrauchs durch Überwachung des Leistungsfaktors
Lastüberwachung: Schutz vor Überlastungen durch kontinuierliche Leistungsfaktorüberwachung
Frequenzumrichter-gesteuerte Systeme: Echtzeit-Überwachung des Leistungsfaktors in variablen Drehzahlbereichen
