Beschreibung

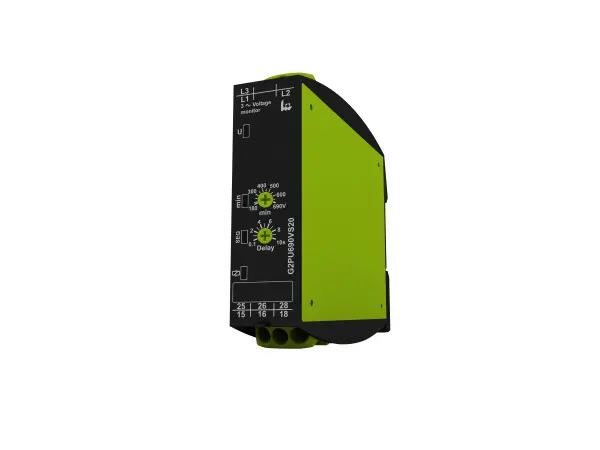

Das TELE Haase G2PU690VS20 ist ein Spannungsüberwachungsrelais aus der GAMMA-Serie, das für die Überwachung von 3-Phasen-Wechselstromsystemen mit einer Nennspannung von bis zu 690 V AC entwickelt wurde. Es bietet Schutz vor Unterspannung, Phasenausfall, Phasenfolgefehlern und Asymmetrie. Ideal für Anwendungen in der Industrieautomatisierung, Energieüberwachung und Anlagentechnik.
Produktmerkmale
Versorgungsspannung: Direktmessung der Netzspannung (kein separates Steuergerät erforderlich)
Messbereich: 177–794 V AC
Frequenzbereich: 48–63 Hz
Anschlussart: Schraubanschlüsse
Kontaktform: 2 Wechsler (DPDT)
Schaltleistung: 5 A bei 250 V AC (max. 1250 VA)
Baubreite: 22,5 mm
Betriebstemperaturbereich: -25 °C bis +70 °C
Zertifizierungen: CE, cULus, EAC
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 2390507 | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | GAMMA | |
| Typ | Spannungsüberwachungsrelais | |
| Versorgungsspannung | Direktmessung (kein separates Steuergerät erforderlich) | |
| Messbereich | 177–794 V AC | |
| Frequenzbereich | 48–63 Hz | |
| Anschlussart | Schraubanschlüsse | |
| Kontaktform | 2 Wechsler (DPDT) | |
| Schaltleistung | 5 A bei 250 V AC (max. 1250 VA) | |
| Baubreite | 22,5 mm | |
| Betriebstemperaturbereich | -25 °C bis +70 °C | |
| Zertifizierungen | CE, cULus, EAC |
Anwendungsbereiche
Energieüberwachung: Erfassung und Analyse der Netzqualität in industriellen Anlagen
Prozessautomation: Schutz vor Ausfällen durch Überwachung der Phasenfolge und -spannung
Anlagentechnik: Sicherstellung eines stabilen Betriebs von Maschinen und Geräten
