Beschreibung

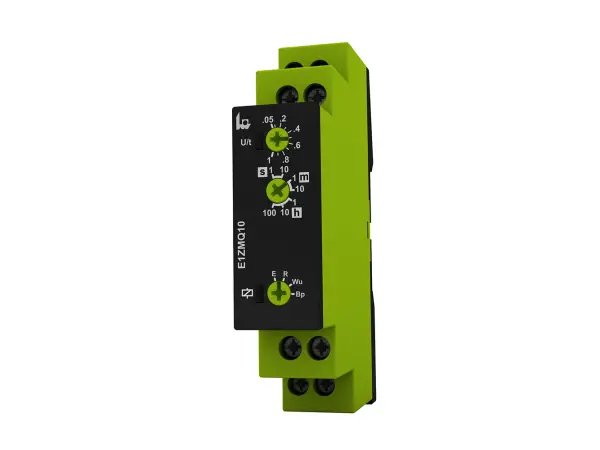

Das TELE Haase E1ZMQ10 24–240 VAC/DC ist ein kompaktes Multifunktions-Zeitschaltrelais aus der ENYA-Serie. Mit vier wählbaren Funktionen und einer universellen Versorgungsspannung eignet es sich ideal für vielfältige Anwendungen in der Steuerungs- und Automatisierungstechnik.
Produktmerkmale
4 Funktionen: Einschaltverzögerung (E), Ausschaltverzögerung (R), Impuls (Wu), Blinkfunktion (Bp)
Zeitbereich: Einstellbar von 0,05 Sekunden bis 100 Stunden
Universelle Versorgung: 24–240 V AC/DC
Kontakt: 1 Wechsler (SPDT), belastbar bis 8 A bei 250 V AC
Montage: DIN-Hutschiene (17,5 mm)
Betriebsfrequenz: 48–63 Hz
Betriebstemperaturbereich: -25 °C bis +55 °C
Gehäuseschutz: IP20 (Klemmen), IP40 (Gehäuse)
Zertifizierungen: CE, RoHS-konform
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 110202 | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | ENYA | |
| Versorgungsspannung | 24–240 V AC/DC | |
| Funktionen | E, R, Wu, Bp | |
| Zeiteinstellung | 0,05 s bis 100 h | |
| Kontaktart | 1 Wechsler (SPDT) | |
| Schaltspannung | Max. 250 V AC | |
| Schaltstrom | Max. 8 A bei 250 V AC | |
| Schaltleistung | Max. 2000 VA (bei 250 V AC) | |
| Montageart | DIN-Hutschiene (17,5 mm) | |
| Betriebsfrequenz | 48–63 Hz | |
| Betriebstemperaturbereich | -25 °C bis +55 °C | |
| Gehäuseschutz | IP20 (Klemmen), IP40 (Gehäuse) | |
| Abmessungen (B x H x T) | 17,5 mm x 87 mm x 65 mm | |
| Gewicht | 68 g | |
| Zertifizierungen | CE, RoHS-konform |
Anwendungsbereiche
Industrieanlagen: Zeitgesteuerte Abläufe und Steuerungen
Gebäudetechnik: Beleuchtungs- und Heizungssteuerung
Automatisierung: Integration in Maschinensteuerungen
Energieversorgung: Zuverlässige Zeit- und Impulsfunktionen für Netzsysteme
