Beschreibung

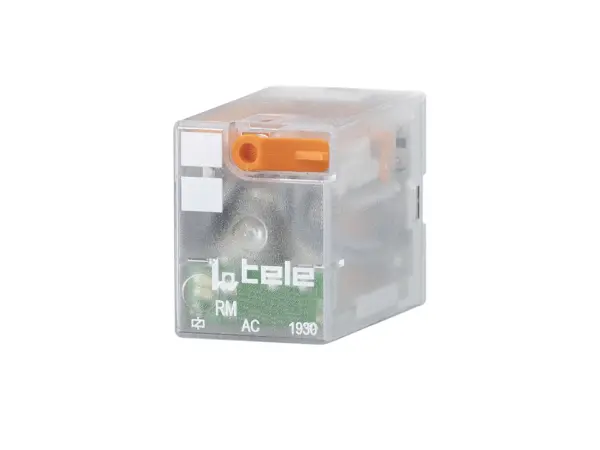

Das RM 524L-N von TELE Haase ist ein kompaktes Miniatur-Schaltrelais der RM-Serie mit LED-Anzeige, mechanischer Stellungsanzeige und Handbetätigung (arretierbar). Es ist für Steuerungs- und Automatisierungsaufgaben mit einer Versorgungsspannung von 24 V AC ausgelegt und eignet sich für den Einsatz im Schaltschrankbau, in der Industrieautomation und im Maschinenbau.
Produktmerkmale
Miniatur-Schaltrelais der Serie RM
Versorgungsspannung: 24 V AC
Kontaktkonfiguration: 4 Wechsler (4PDT)
Schaltstrom: bis 6 A je Kontakt
LED-Anzeige für Schaltzustand
Mechanische Stellungsanzeige integriert
Handbetätigung (arretierbar) für Test- und Servicezwecke
Montage auf Sockel (kompatibel mit PF-113BE/M, ES12)
Verpackungseinheit: 10 Stück
Technische Daten
| Eigenschaft | Spezifikation | |
| Artikel-Nr. | 100613LD-N | |
| Hersteller | TELE Haase Steuergeräte Ges.m.b.H. | |
| Serie | RM-Serie (Miniaturrelais) | |
| Spule / Steuerspannung | 24 V AC | |
| Kontaktart | 4 Wechsler (4PDT) | |
| Schaltstrom max. | 6 A je Kontakt | |
| Montage | Sockel (PF-113BE/M, ES12) | |
| Anzeige | LED + mechanische Stellungsanzeige | |
| Handbetätigung | Arretierbar | |
| Verpackungseinheit | 10 Stück | |
| Abmessungen | ca. 28 × 35 × 53 mm | |
| Betriebstemperatur | −25 °C … +55 °C | |
| Zertifizierungen | CE, RoHS |
Anwendungsbereiche
Schaltschrankbau – universelles Relais für Steuerstromkreise
Industrieautomation – LED erleichtert Diagnose im Betrieb
Maschinenbau – zuverlässige Schaltleistung mit Servicekomfort
Prozesssteuerung – einfache Inbetriebnahme und Wartung
